CC-U3 马鞍形切割机系统


CC-U3 马鞍形切割机系统用于数控马鞍形管孔切割机简称数控马鞍切或相贯线切割机.

马鞍形管孔切
数控马鞍切割
相贯线切割

CC-U3 马鞍形切割机系统
CC-U3 马鞍形切割机系统

应用方面

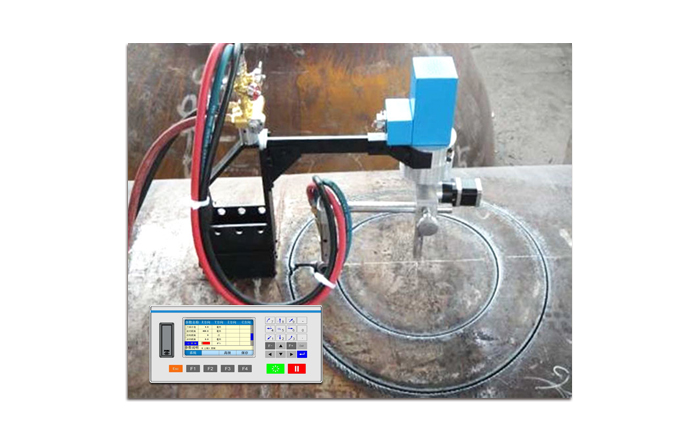

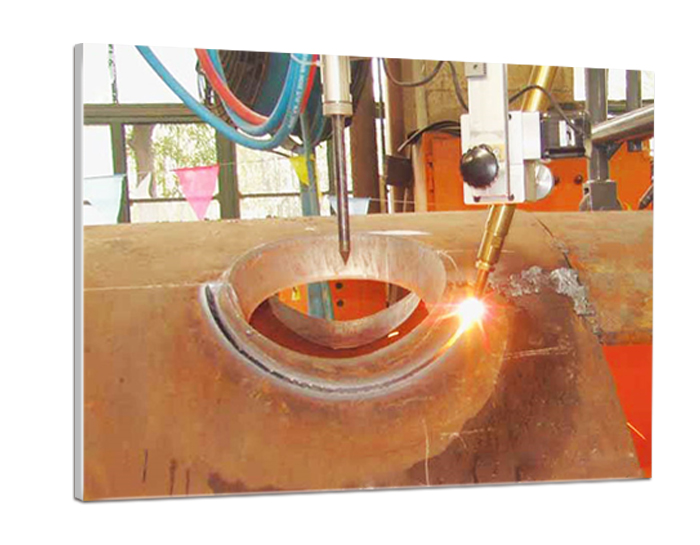

CC-U3马鞍形切割机系统用于锅炉,化工,冶金等行业,切割两圆柱体正交,偏交,斜交,内外以及变角坡口的马鞍形孔,专门设计的马鞍形运动机构,数字设定,自动控制切割程序,结构紧凑,操作简便,为调整方便,可脱开机械离合器,用手快速旋转割具,并设手动/自动两种操作方式.

参数说明

主管半径:需要切割通体的半径长度

接管半径:切割圆弧的半径长度

偏交距离:接管中心偏离主管中心的距离

切割速度:加工速度

加工前准备工作

1)填写相应切割参数,根据外部实际测量填写长轴半径,短轴半径,接管半径,偏交距离和刀具补偿.切割速度,起切距离,收枪距离,根据自己要求填写.

2)移动枪到切割定位点,按“定位”按键进行定位,然后移动到相应开始切割位置.(切割位置应该在接管半径里面)

处理器 显 示 机箱尺寸 工作温度 储存温度
工业级ARM处理芯片 4 寸彩屏液晶 267*177*50 mm 0℃ ~ 55℃ -40℃ ~ 60℃
联动轴数 脉冲当量 输入/输出 存储空间 通讯方式
3 轴,可以扩展为4 轴 电子齿轮分子,分母设置范围﹙1~65535﹚ 16 路光电隔离输入,16 路光电隔离输出 8G 程序存储空间,支持外置U盘 1 路RS232,1 路USB

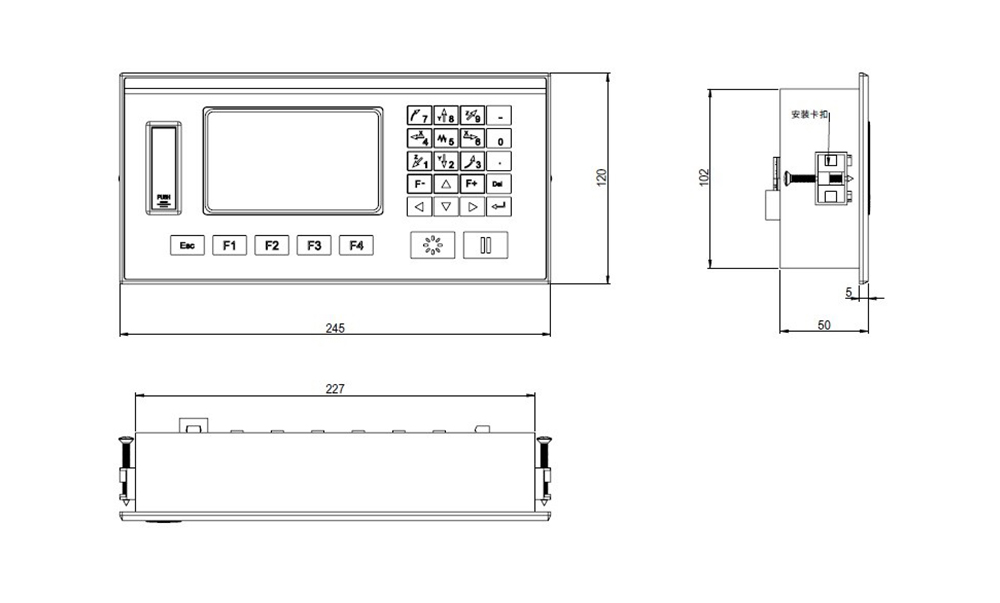

CC-U3马鞍形切割机系统装配尺寸图
CC-U3马鞍形切割机系统装配尺寸图
功能树状图
切割功能树状图
快速使用流程图
切割快速使用流程图
配件产品
