何为步进驱动器的细分?

作者:斯达特 来源:原创 日期:2013-2-3 14:06:06 人气: 标签:步进驱动器
导读:要了解“细分”,先要弄清“步距角”这个概念:它表示控制系统每发一个步进脉冲信号,电机所转动的角度。电机出厂时给出了一个步距角的值,如0.9度/1.8度(表示半…

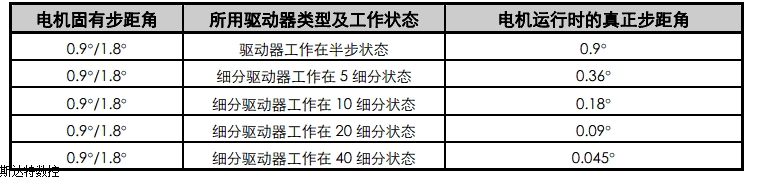

    要了解“细分”,先要弄清“步距角”这个概念:它表示控制系统每发一个步进脉冲信号,电机所转动的角度。电机出厂时给出了一个步距角的值,如 0.9度/1.8度(表示半步工作时为 0.9度、整步工作时为 1.8度),这个步距角可以称之为‘电机固有步距角’,它不一定是电机实际工作时的真正步距角,真正的步距角和驱动器有关,参见下表(以二相电机为例):

步进电机驱动器细分



    从上表可以看出:步进电机通过细分驱动器的驱动,其步距角变小了,如驱动器工作在 10 细分状态时,其步距角只为‘电机固有步距角’的十分之一,也就是说:‘当驱动器工作在不细分的整步状态时,控制系统每发一个步进脉冲,电机转动 1.8度;而用细分驱动器工作在 10 细分状态时,电机只转动了 0.18度,这就是细分的基本概念。  细分功能完全是由驱动器靠精确控制电机的相电流所产生,与电机无关。
